Kostka brukowa jest szkodliwa dla zdrowia rowerzystów

Krzysztof PiotrkowskiZaktualizowano

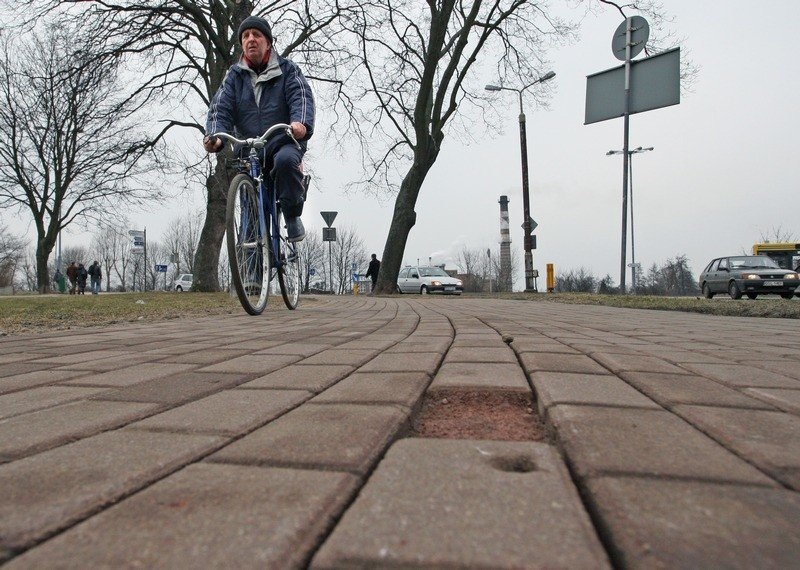

Rowerzysta na ścieżce przy słupskiej ulicy Kołłątaja. Jazda po takiej nawierzchni naraża jeżdżących na nadmierne drgania.
Rowerzysta na ścieżce przy słupskiej ulicy Kołłątaja. Jazda po takiej nawierzchni naraża jeżdżących na nadmierne drgania. Fot. Łukasz Capar
Drogi rowerowe budowane z polbruku szkodzą zdrowiu. Udowodnili to naukowcy i pracownicy warszawskiego biura drogownictwa. Zbadali oni drgania, na jakie narażeni są rowerzyści.

Badania drgań

Badania drgań

Prezentacja z przebiegiem i wynikami badań nad wpływem kostki brukowej na rowerzystę znajdują się na stronie internetowej:

www.zm.org.pl/download/prezentacje/0911-standardy-wibracje.pdf

Polska Akademia Nauk wraz firmą Bruel & Kjaer przeprowadziła pierwsze w kraju badania na stołecznych ścieżkach rowerowych na zlecenie warszawskiego urzędu miejskiego. Chciano sprawdzić, czy rodzaj nawierzchni ma wpływ na rowerzystę i komfort jazdy. Zwykły polski rower Jubilat wyposażono w specjalny czujnik do mierzenia drgań. Coś w rodzaju małego sejsmografu, który na co dzień wykorzystują służby BHP przy określaniu niebezpiecznych stanowisk pracy.

Pomiary odbywały się pod nadzorem specjalistów z Instytutu Podstawowych Problemów Techniki PAN, którzy dbali o zgodność ustawień przyrządów i przeprowadzania pomiarów z normami. O tym, czy dopuścić człowieka do pracy, gdzie występują drgania, decyduje dyrektywa europejska EU 2002/44/EC określająca maksymalne parametry: natężenie drgań i czas pracy. W przypadku badań drgań, jakie odczuwa rowerzysta, jadąc po drodze, najważniejszym parametrem jest parametr VTV wyrażany
w metrach na sekundę do kwadratu.

Kostka szkodzi - to pewne!

Badania polegały na przejechaniu rowerem przez ścieżki rowerowe zbudowane z różnego rodzaju nawierzchni: nowego asfaltobetonu (takiego, jaki stosuje się na nowych ulicach), z kostki betonowej (polbruku), z polbruku na drodze obfitej w krawężniki i z polbruku niefazowanego (bez obciętych krawędzi).

Oto wyniki pomiaru współczynnika VTV na różnych rodzajach nawierzchni drogowej: asfaltobeton: 3,4, polbruk: 6,7, polbruk niefazowany: 4,6, polbruk niefazowany z krawężnikami: 6,8.

- Norma Unii Europejskiej wskazuje, że już przy wartości VTV powyżej 2,5 metra na sekundę do kwadratu należy próbować ograniczać drgania - mówi Marek Utkin z Sekcji Transportu Rowerowego Biura Drogownictwa i Komunikacji warszawskiego urzędu miejskiego. - Przy wartości VTV powyżej 5 są to już wibracje zagrażające zdrowiu. Co więcej, drgania mogą szkodzić nie tylko rowerzystom, ale również dzieciom, które znajdują się w wózkach. Bardziej wrażliwe maluchy mogą po prostu zwymiotować, gdy rodzice będą przez dłuższy czas na spacerze szli po bruku.
\
Drgania oddziałujące na nasze ciało podczas jazdy rowerem przenoszone są przez podłogi, siedziska, oparcia itp. Codzienne narażanie się na zbyt intensywne drgania rąk trzymających trzęsącą się kierownicę roweru po pewnym czasie mogą u rowerzysty wywołać trwałe uszkodzenia stawów i mięśni nadgarstków
i łokci.

Polbruk lubią tylko urzędnicy

Doświadczeni rowerzyści bez żadnych badań, z własnej praktyki wiedzą, jak niewygodnie jeździ się rowerem po kostce brukowej i omijają ją jak tylko się da. Niestety często łamią przy tym prawo, gdyż według przepisów, jeśli jest ścieżka rowerowa, nawet z najgorszej nawierzchni, rowerzysta musi nią jechać. Jazda płaską asfaltową ulicą jest nielegalna. Dlaczego więc miasta w Polsce nagminnie stosują kostkę brukową, która jest mniej trwała niż asfalt?

- Argumenty są różne, na przykład to, że jest to nawierzchnia łatworozbieralna, która umożliwia szybki dostęp do instalacji podziemnych - mówi Marek Utkin. - Tymczasem instalacje powinny znajdować się w tak zwanych przepustach połączonych studzienkami, gdzie wymiana instalacji nie wymaga niszczenia nawierzchni.

Pozorna łatworozbieralność kostki kończy się, gdy została zbudowana na solidnej, betonowej podsypce, bo wtedy i tak trzeba używać młotów pneumatycznych i koparek. Poza tym - zauważa ekspert - miasto i tak na tym nie oszczędza, ponieważ za rozebranie i ułożenie kostki, pod którą są instalacje komunalne i tak musi płacić. Jeśli są instalacje prywatne, płaci inwestor, nie ma więc żadnego uzasadnienia.

- Prawda jest taka, że chodzi przede wszystkim o pieniądze - uważa M. Utkin. - W całym kraju działają lokalne firmy produkujące polbruk, niewykluczone, że mogą mieć jakieś niejasne powiązania z urzędnikami w miastach i gminach.

Drogi rowerowe tylko asfaltowe

Wyniki badań utwierdziły tylko w przekonaniu warszawskich urzędników, że budowanie dróg rowerowych z asfaltu jest najlepszym rozwiązaniem. W stolicy od ponad dwóch lat obowiązuje zarządzenie prezydenta miasta, zalecające budowanie dróg rowerowych z asfaltu.

Nie oznacza to jednak, że takie drogi mają powstać wszędzie. Na przykład historyczny bruk granitowy powinien pozostać, ale jedynie na starówkach miejskich. Dodatkowym argumentem za asfaltem jest cena. Asfaltowa nawierzchnia jest tańsza niż nawet najlepiej ułożona kostka betonowa. Dla przykładu średnia cena kostki brukowej wynosi 80 złotych za metr kwadratowy, tymczasem cena asfaltu rozpoczyna się już od 30 złotych za tę samą powierzchnię.

Współczynnik VTV

VTV to uśredniona wartość przyspieszenia drgań oddziałujących na człowieka, który jest na nie narażony. W przypadku badań drgań wpływających na rowerzystę, chodzi o wpływ na ramiona i ręce. Wartość VTV mierzona i sumowana w trzech osiach: x, y i z. Wyraża się w m/s2. Wartości powyżej 5 m/s2 zagrażają zdrowiu.
